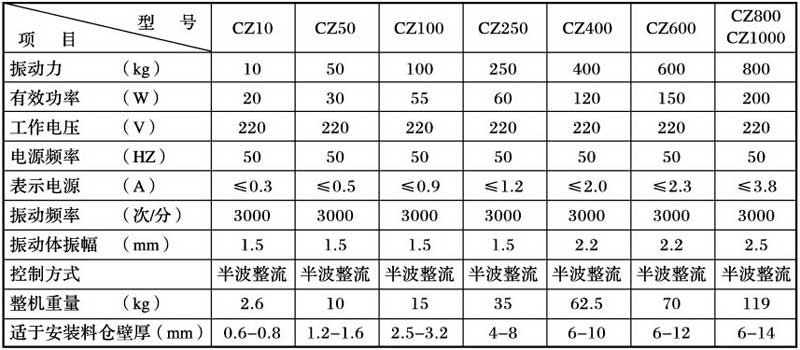

注：適于安裝料倉壁厚其板值供參考。

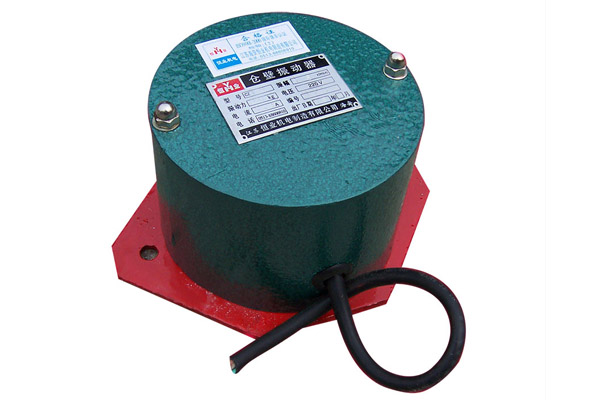

外型尺寸及工作原理

外型尺寸

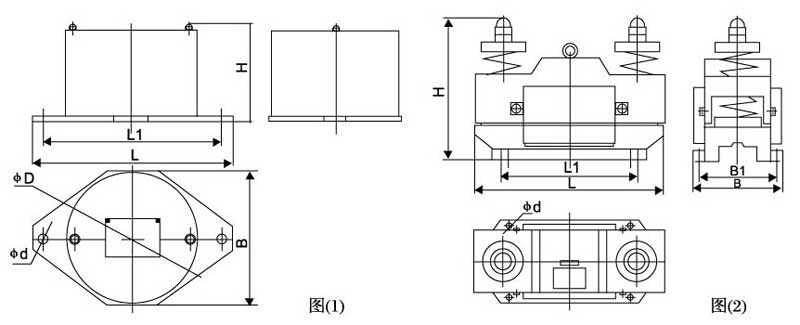

外型尺寸如圖：圖(2)為CZ250、CZ400、CZ600、CZ800、CZ1000型螺旋彈簧倉振器，圖(1)為CZ10型、CZ50、CZ100型環氧板簧倉壁振器。

工作原理

    如圖(3)所示，倉壁振動器由振動體，共振彈簧，電磁鐵，底座等部件組成。振動體、鐵芯、線圈等部件組成振動質量m1，與主振彈簧構成單質休近共振系統。電磁線圈由交流電經半波整流線路供電后產生電磁力，系統在電磁力作用下作受迫振動。振動質量咖的慣性力通過主振彈簧傳遞給倉壁，使倉壁產生輕微振動，有效地克服了材料的內磨擦力和內聚力，使物料從料倉口順利排出。

維修與調試

機器正常工作時，應達到以下標準：

1. 電流不超過額定值；
2. 振動體（外殼）振幅達到或大于額定值1.7mm；
3. 振動時無異常噪音，一般小于40-50分貝。

機器出現故障應及時停機維修，以免損壞其它部件。

常見故障及檢修方法

故障征象	可能原因	排除方法
振動器無振動	1、電控箱無電流輸出。 2、聯接線斷路。 3、線圈損壞。	1、檢查電控箱及電源。 2、檢查聯接各接點是否斷開。 3、更換線圈。
振動微弱電流偏大	1、彈簧剛度偏大或偏小。 2、氣隙偏大或堵塞。 3、輸出電壓低。	]、調整彈簧剛度或配重重量。 2、調整氣隙。正常值2.5±0.1mm。 3、檢查電控箱及電源。
噪 音	1、彈簧壓緊螺栓或配重螺栓松開。 2、彈簧斷裂。 3、倉壁共振. 4、電磁鐵撞擊。 5、振動器底腳松動。	1、壓緊螺栓。 2、更換相同尺寸、相同厚度、相同數量的環氧玻璃鋼彈簧。 3、調整倉壁剛度或加入物料。 4、調低電控箱輸出電壓。 5、壓緊振動器固定底腳螺栓。

調試方法：

    振動器一般在底臨界近共振狀態下工作。彈簧剛度直接影響振動器的工作狀態，剛度加大，振幅 減小，電流上升；剛度降低，振幅不穩，電流亦上升，同時可能引起電磁鐵間的撞擊。具體調試方法：剛度大時，可稍許松開板簧兩端的壓緊螺栓或增加振動體上的配重重量；剛度小時，可壓緊板簧 壓緊螺栓或減少配重重量，也可直接增加一片較薄的板簧。振動器外殼作為振動體參振質量，調試時應將外殼固定好后試振。裝配時，應注意外殼與底座之間應留有一定的振動間隙，裝好密封條。
五、電控箱原理圖及安裝尺寸

六、選型與安裝
    倉壁振動器選用時應根據料倉形狀與物料特性，選擇不同振動力的振動器。如圓錐形料倉因其表 面剛度較大，可適當選擇振動力偏大的，棱錐形倉料可適當偏小，如單臺效果不好，可選兩臺或多臺組裝或直接將振動器與倉內活化器連接，以提高使用效果。
    振動器安裝位置一般位于料倉錐體高度1/4或小于1/4處。如安裝兩臺以上，可在對稱面的不同高度安裝，對于木制或混凝土料倉，可在倉壁加裝振板以傳遞振動力，活化物料。（見下圖）
